產品簡介

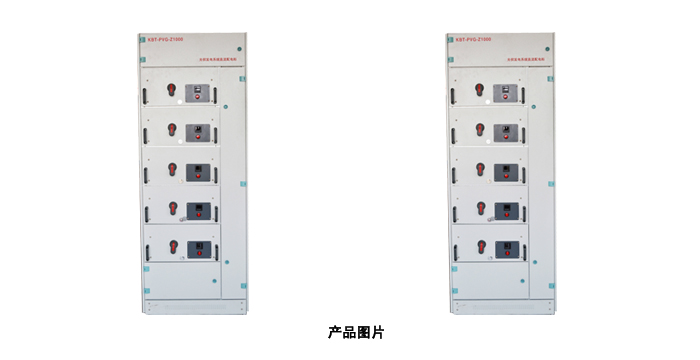

根據大型光伏發電系統的特點，結合我公司在光伏配電系統中的配套經驗，參照當前主流配電柜的主要結構型式，我公司自發研制、開發了KBT-PVG/Z系列光伏直流防雷配電柜。該配電柜為戶內安裝，開啟式雙面維護的直流配電裝置。配電柜的基本結構采用冷扎鋼板及角鋼焊接組合而成。柜前有門，柜面上方有儀表板，為可開啟的小門，可裝設指示儀表。并列拼裝的柜與柜間加有隔板，減少了由于單柜內因故障而擴大事故的可能。多柜并列時，始端柜與終端柜的左右兩側，可加裝防護板。
本系列配電柜適用于最高額定工作電壓至直流1000V、最大額定電流2000V的各種容量等級的光伏發電系統。作為二、三級匯流之用，也可通過控制器直接供直流充電站及各種直流負載使用，廣泛應用于大中型光伏發電系統和其它直流配電系統，可充分滿足市場各類型的應用要求。
產品符合IEC60439-1、IEC60529和60947及GB7251.1-2005等國際國內標準。
性能特點
◆ 采用ABB、Schneider等國際、國內知名品牌斷路器和元件組合成功能單元，具有優良的技術性能，安全可靠。
◆ 可分別組成各種標準單元模塊，供客戶任意選用組裝。
◆ 采用區域之間的隔離以及功能單元進線和出現之間的相互隔離，有效的加強安全防護性能。
◆ 組合裝配式結構，框架的全部結構件均用螺絲堅固連接，框架及門、面板均經磷化處理后靜電噴塑處理，不噴塑部件全部鍍鋅并經純化處理。能滿足各種元件的要求并能符合不同工作環境，達到相應的防護等級。
◆ 骨架采用優質鋼板，骨架上可帶有模數為25mm的孔，可供各種用途擴展，進線方式有上、下側進線兩種方式。
◆ 分斷能力高、動熱穩定性好，電氣方案組合靈活方便、實用性強，主要參數達到國際先進水平。
◆ 重量輕，機械強度和裝配精度高，外形美觀。
外形尺寸
◆ 推薦高度：1800,2200mm
◆ 推薦寬度：600，800,1000,1200mm
◆ 推薦深度：600,800,1000 mm
主要技術參數
◆ 額定絕緣電壓：1000VC
◆ 最高直流工作電壓：1000VDC
◆ 直流正常工作電壓：0-850VDC
◆ 過電壓等級：IV級
◆ 污染等級：3級
◆ 最大輸出額定電流：2000A
◆ 額定極限短路分斷能力（3級串聯DC750V）：50KA
◆ 柜殼防護等級：IP20至IP54。
